Simulateur de tornade

Description fonctionnelle du dispositif

Cet appareil a été réalisé par le service de développement technologique de l'OSU OPGC.

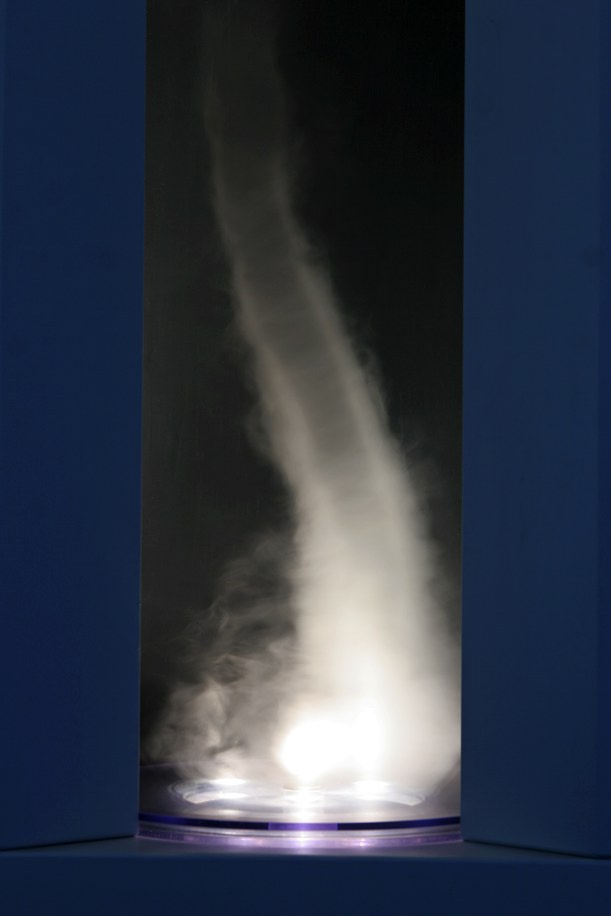

Afin de générer un écoulement qui ressemble visuellement à une tornade, un moteur électrique à axe vertical, placé dans le bâtit supérieur, fait tourner 3 pales verticales au-dessus de la grille supérieure. L’air y est donc mis en rotation, et, par diffusion turbulente, il entraîne graduellement, du haut vers le bas, l’air en rotation dans toute la partie cylindrique du dispositif.
Pour visualiser cet écoulement, de fines gouttelettes d’eau froides sont produites dans la partie inférieur par un dispositif comportant un quartz piézo-électrique. Ce quartz, alimenté par un courant alternatif à très haute fréquence, vibre et, plongé dans un récipient rempli d’eau, crée de fortes vagues à la surface. Les gouttelettes sont produites par le déferlement des vagues, tout comme les embruns marins sont produits sur la plage. Ces gouttelettes sont soufflées à la base du dispositif par une pompe, et sont lentement aspirées vers le haut par l’air, permettant ainsi de visualiser l’écoulement de l’air en rotation.
Ces gouttelettes brillent sous l’action des spots lumineux, améliorant ainsi le rendu visuel. Dans la partie supérieure, ces gouttelettes s’évaporent et disparaissent.
Le dispositif se met en fonctionnement lors d’une action, par le spectateur, sur le bouton poussoir implanté en façade. Le déroulement automatique de la séquence se fait sous le contrôle d’un processeur programmé qui gère les relais statiques alimentant les différentes modules (moteur, pompe, quartz).
Le cylindre paravent est ouvert en façade, invitant le spectateur à interagir avec l’écoulement, pour en dévier la rotation ou la détruire ou pour vérifier que le refroidissement est ressenti de façon plus importante dans la partie nuageuse que dans la partie d’air clair.


Éléments constitutifs de la Tornade OPGC

  • Deux éléments détachables (haut et bas)
  • Habillage en médium.
  • Disque transparent en Polycarbonate.
  • Tôle et cylindre intérieur en alu.
  • Un générateur de vapeur froide à élément piezo électrique.
  • Une carte électronique à micro-contrôleur.
  • Éclairage par spots halogènes.
  • Alimentation générale 220V

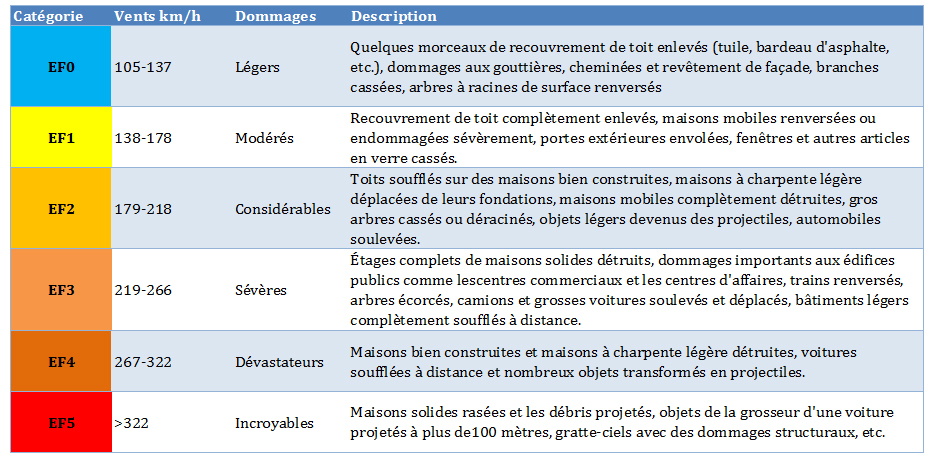

Echelle du Fujita

L’échelle de Fujita, également connue sous le nom d’échelle de Fujita-Pearson, est une échelle servant à classer les tornades par ordre de gravité, en fonction des dégâts qu'elles occasionnent.
